­کنترل فاز میکروپروسسوری مدل TMP/D

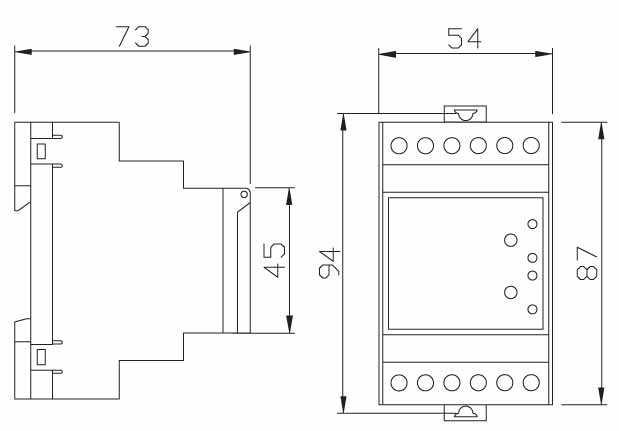

• پس از وصل فازها به ترمینال های L1, L2, L3  و نول به ترمینال N، دستگاه شروع به کار می کند.
• پس از اتمام زمان تاخیر در وصل (ON DELAY) سیگنال OUT روشن شده و رله داخلی دستگاه وصل میشود. (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل میشود.)
• در صورتیکـه خطاهایـی (مانند جابجایی فازهـا، افزایش ولتاژ، کاهـش ولتاژ و قطع فاز) در شبکه سـه فـاز پدیـد آید، سیگنال خطای مربوطه روشن شده و دستگاه شروع به شمارش زمان تاخیر در قطع می کند. پـس از اتمام شمارش، سیگنال OUT خاموش شده و رله داخلی دستگاه قطع میشود. (اتصال داخلی ترمینال ۱۵ بـه ۱۸ وصل میشود.)
• پس از هربار رفع خطا، دستگاه شروع به زمانسنجی تاخیر در وصل می کند و با اتمام شمارش، رله وصل میشود.

تذکر: در صورتیکه هنگام شروع به کار دستگاه، خطایی در شبکه سه فاز باشد، زمانسنجی آغاز نمیشود. سیگنال مربوطه روشن مانده و رله داخلی وصل نمی گردد.



سیگنال های دستگاه:

 OUT: حالت عادی و وصل رله

 P.S: خطای جا به جایی فازها

 U.H: خطای افزایش ولتاژ شبکه

 U.L: خطای کاهش ولتاژ شبکه

 ASY: خطای عدم تقارن ولتاژ یا قطع فاز

عملکرد رله خروجی:



سیگنال خروجی	سیگنال خطا	زمانسنجی	رله خروجی
روشن	خاموش	–	وصل
چشمک زن	خاموش	تاخیر در وصل	قطع
چشمک زن	روشن	تاخیر در قطع	وصل
خاموش	روشن	–
