ولتاژتغذیه:۲۲۰ ولت متناوب ۱۵%± (ولتاژهای دیگر طبق سفارش)
فرکانس شبکه:۵۰ هرتز ۵± هرتز
تلفات داخلی:حدود ۳ وات
حد جریان نشتی:۰/۳ تا ۶ یا ۱ تا ۲۰ آمپر قابل تنظیم توسط دسته AMPERE

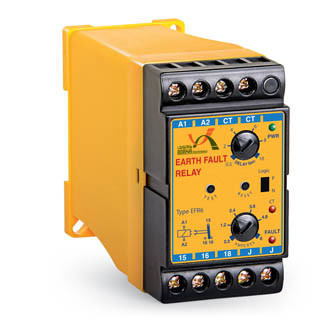

رله ارت فالت مدل EFR
ناموجود
دیدن محصولات مرتبط- این رله به منظور حفاظت در برابر نشتی جریان به زمین طراحی شده است.
- اساسا وقتی جریان شبکه درحالت تعادل باشد برآیند جریان های عبوری از سیم های بار در هر لحظه صفر است. بــه طور مثال در شبکه تکفاز دو سیمه کل جریانی که از فاز به مصرف کننده می رسد از نول برمی گردد، همچنین در شبکه سه فاز سه سیمه یا چهارسیمه نیز چنین است و با بار متقارن یا نامتقارن به هر حال جریان رفت و برگشتی در سیم ها برابر خواهند بود. ولی هرگاه اتصال زمین پدید آید مقداری از جریان رفت به زمین متصل شده و از طریق سیم های شبکه باز نمی گردد. با توجه به اینکه کل سیم های برق مصرف کننده باید از داخل حلقه CBCT همراه دستگاه (ترانس جریان کوربالانس) عبور نمایند، این نشت جریان آشکار شده و رله فرمان قطع می دهد.
- هنگامی که ولتاژ تغذیه به ترمینال های A1و A2 و خروجیCT همراه دستگاه به ترمینال های CT وصل شــده باشند و جریان نشتی در حد مجاز باشد، سیگنال PWR روشن، سیگنال FAULT و CT خاموش و رله داخلی دستگاه متناسب با منطق انتخاب شده (وضعیت کلید Logic) وصل خواهد بود.
- کاربر باید با استفاده از کلید Logic دستگاه، منطق عملکرد رله خروجی را تعیین کند. بدین صورت که اگر کلید Logic در وضعیت P قرار داده شود، با رخداد خطا رله خروجی قطع می شود (ترمینال ۱۵ از ۱۸ قطع می شود-مناسب جهت مدار کنتاکتوری). ولی اگر کلید Logic در وضعیت N قرار داده شود با رخداد خطا رله خروجی وصل می شود (ترمینال ۱۵ به ۱۸ وصل می شود_مناسب جهت مدار کلید شنت دار).
- در صورت قطع شدن اتصال ترانس جریان کوربالانس از دستگاه، سیگنال های CT و FAULT روی دستگاه روشن خواهند شد.
- کاربر می تواند با استفاده از کلید TEST به دستگاه خطا اعمال کرده و صحت عملکرد سیگنال FAULT و رله خروجی را بررسی کند.
- در صورتیکه جریان نشتی زمین از حد تنظیم شده توسط دسته AMPERES بیشتر باشد، دستگاه زمانسنجی را آغاز کرده و پس از اتمام زمان تنظیم شده توسط دسته-DE LAY سیگنال FAULT روشن و رله داخلی تغییر وضعیت می دهد.
- در صورتیکه در طی زمان تنظیمی فوق، جریان نشتی زمین به حد مجاز کاهش یابد، رله بدون تغییر می ماند.
- پــس از اعــلان خطــا، در صورتیکه جریــان نشــتی زمین به محدوده مجاز برسد، ســیگنال FAULT خاموش شده و رله داخلی دستگاه به وضعیت عادی باز می گردد.
- در صورتیکه ترمینال های J به هم متصل نباشند، پس از هر بار خطا و برطرف شدن آن دستگاه به صورت اتوماتیک راه اندازی می شود.
- در صورتیکه ترمینال های J به هم وصل شوند، پس از هر بار خطا و برطرف شدن آن، دستگاه باید توسط شستیRESET راه اندازی مجدد شود
-
