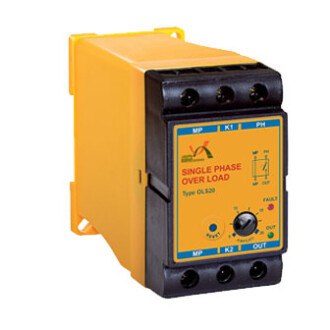

رله کنترل بار تک فاز مدل OLS20

• سیم ورودی نـول به ترمینال N)MP) و فاز به ترمینال L)PH) وصل شود.
• سیم خروجی نول به ترمینال N)MP) و فاز به ترمینال OUT وصل شود.
• با اتصال برق شبکه دستگاه شروع به کار می کند. سیگنال OUT روشن شده و رله داخلی دستگاه وصل میشود. (خروجی برقدار می شود.)
• در صورتی که جریان راه اندازی موتور بیش از حد تنظیمی توسط دسته AMPERS باشد، سیگنال FAULT روشن شده و در صورت باقی ماندن خطای جریانی، پس از زمان حدود ۱۰ ثانیه، سیگنال OUT خاموش شده و رله داخلی دستگاه قطع می گردد.

تذکر: در صورتی که در مدت زمان ۱۰ ثانیه، موتور راهاندازی شود، سیگنال FAULT خاموش شده و رله خروجی قطع نمی شود.

• هنگامی که ترمینال های K1 و K2 به هم متصل نباشند، پس از برطرف شدن خطا، دستگاه باید به وسیله دکمه RESET راه اندازی شود.
