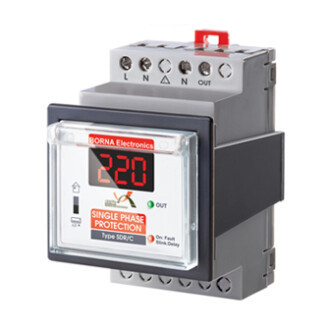

رله محافظ تک فاز مدل SDR/C

• با اتصال برق شبکه به ترمینال های ”N و L”دستگاه شروع به کار می کند.
• همزمان با وصل شدن برق شبکه، ابتدا روی صفحه نمایشگر ولتاژ شبکه، سپس زمان تاخیر در وصل نمایش داده می شود.
• زمان تاخیر (برای حفاظت لوازم خانگی ۶۰ ثانیه و کولر گازی ۱۸۰ ثانیه) به صورت معکوس شروع به شمارش می کند و همزمان سیگنال قرمز چشمک (BLINK) می زند تا زمان به پایان برسد.

توجه: در صورتیکه ولتاژ کمتر یا بیشتر از حد مجاز باشد زمانسنجی آغاز نخواهد شد.

• پس از اتمام زمان، ولتاژ شبکه روی نمایشگر نشان داده شده، خروجی برقدار و سیگنال OUT روشن می شود.
• در صورتیکه ولتاژ بیشتر یا کمتر از حد مجاز باشد، خروجی قطع، سیگنال OUT خاموش شده و سیگنال قرمز روشن می شود.
• در صورتیکه ولتاژ شبکه به وضعیت عادی برگردد مراحل فوق تکرار می گردد

•

• محافظت در برابر کاهش یا افزایش ولتاژ شبکه
• محافظت در برابر دو فاز شدن شبکه تک فاز
• قابل استفاده برای تمامی مصرف کنندگان تک فاز تا ۶ کیلو وات
• دارای تایمر ضربه گیر
• دارای نمایشگر 7Segment برای نمایش:

•           - U=220: ولتاژ شبکه

            - T=180: تأخیر در وصل

• دارای سیگنال های:

•         - RED

              - ON: Fault ولتاژ کمتر یا بیشتر از حد مجاز (روشن)

              - Delay:BLINK  تأخیــر در وصل (بصورت چشمک زن)

          - GREEN

             - OUT: نمایشگر وصل خروجی

             - دارای یک کلید برای انتخاب زمان تاخیر در وصل

                  - حفاظت لوازم خانگی (۶۰ ثانیه)

                  - حفاظت کولر گازی (۱۸۰ ثانیه)
