ولتاژ شبکه:۲۲۰ ولت متناوب، ۲۰±٪
فرکانس شبکه:۵۰ هرتز، ۵± هرتز
تلفات داخلی:حدود ۳ وات
خطای کاهش ولتاژ:۱۸۰ ولت قطع و ۱۸۵ ولت وصل

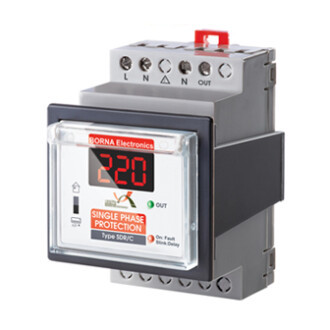

رله محافظ تک فاز مدل SDR/C
- با اتصال برق شبکه به ترمینال های ”N و L”دستگاه شروع به کار می کند.
- همزمان با وصل شدن برق شبکه، ابتدا روی صفحه نمایشگر ولتاژ شبکه، سپس زمان تاخیر در وصل نمایش داده می شود.
- زمان تاخیر (برای حفاظت لوازم خانگی ۶۰ ثانیه و کولر گازی ۱۸۰ ثانیه) به صورت معکوس شروع به شمارش می کند و همزمان سیگنال قرمز چشمک (BLINK) می زند تا زمان به پایان برسد.
توجه: در صورتیکه ولتاژ کمتر یا بیشتر از حد مجاز باشد زمانسنجی آغاز نخواهد شد.
- پس از اتمام زمان، ولتاژ شبکه روی نمایشگر نشان داده شده، خروجی برقدار و سیگنال OUT روشن می شود.
- در صورتیکه ولتاژ بیشتر یا کمتر از حد مجاز باشد، خروجی قطع، سیگنال OUT خاموش شده و سیگنال قرمز روشن می شود.
- در صورتیکه ولتاژ شبکه به وضعیت عادی برگردد مراحل فوق تکرار می گردد.
-
- با اتصال برق شبکه به ترمینال های ”N و L”دستگاه شروع به کار می کند.
- همزمان با وصل شدن برق شبکه، ابتدا روی صفحه نمایشگر ولتاژ شبکه، سپس زمان تاخیر در وصل نمایش داده می شود.
- زمان تاخیر (برای حفاظت لوازم خانگی ۶۰ ثانیه و کولر گازی ۱۸۰ ثانیه) به صورت معکوس شروع به شمارش می کند و همزمان سیگنال قرمز چشمک (BLINK) می زند تا زمان به پایان برسد.
-
توجه: در صورتیکه ولتاژ کمتر یا بیشتر از حد مجاز باشد زمانسنجی آغاز نخواهد شد.
- پس از اتمام زمان، ولتاژ شبکه روی نمایشگر نشان داده شده، خروجی برقدار و سیگنال OUT روشن می شود.
- در صورتیکه ولتاژ بیشتر یا کمتر از حد مجاز باشد، خروجی قطع، سیگنال OUT خاموش شده و سیگنال قرمز روشن می شود.
- در صورتیکه ولتاژ شبکه به وضعیت عادی برگردد مراحل فوق تکرار می گردد.
