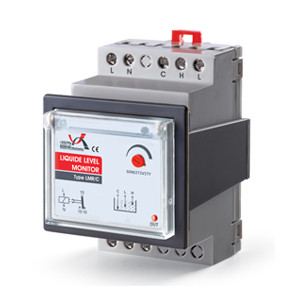

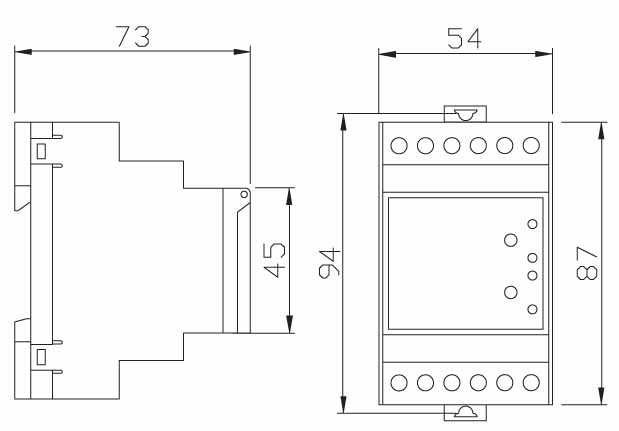

کنترل سطح مایعات (فلوتر) مدل LMR/C

• کنترل پمپ‌ها
• حفاظت پمپ‌های شناور در برابر کار کردن خشک (بدون آب)
• جلوگیری از سرریزشدن مخازن
• پرکردن و خالی کردن اتوماتیک مخازن
• تشخیص قابلیت هدایت مایعات

اساس کار این دستگاه بر اندازه گیری مقاومت الکتریکی می‌باشد که در صورت وجود یا عدم وجود مایع هادی بین الکترودهای متصل به دستگاه، مقاومت مسیر تغییر کرده و دستگاه عمل می‌کند.
این دستگاه برای کنترل سطح مایعاتی که هادی جریان الکتریسیته می‌باشند بکار می‌رود، مایعاتی از قبیل آب، فاضلاب محلول‌های قلیایی یا اسیدی و یا هر مایعی که در آن آب وجود داشته باشد.

توجه: از این دستگاه نمی توان برای کنترل سطح مایعات غیر رسانا مانند مواد نفتی استفاده نمود.

دستگاه فلوتر الکتریکی به دو صورت زیر نصب می شود:

۱- کنترل سطح آب در مخازن

به این منظور حداقل دو الکترود مورد نیاز است که یکی برای سنجش پایین‌ترین سطح (الکترود متصل به ترمینال L) و دیگری برای سنجش بالاترین سطح مطلوب (الکترود متصل به ترمینال H) مورد استفاده قرار می‌گیرد.

توجه: در صورتیکه بدنه مخزن هادی باشد، کافی است که ترمینال مشترک (C) به بدنه مخزن متصل شود و در غیر اینصورت (در مخازن پلاستیکی و غیر هادی) الکترود سوم نیز مورد نیاز است که در کف مخزن قرار میگیرد. (این الکترود به ترمینال C وصل می شود).

بنابراین درصورتی که مخزن خالی باشد، دستگاه به پمپ فرمان روشن شدن می‌دهد تا آب وارد مخزن شود. با رسیدن سطح آب به الکترود H، دستگاه فرمان قطع می‌دهد و پمپ خاموش می‌شود. پس از مصرف آب، با رسیدن سطح آب به زیر الکترود L، مجدداً پمپ روشن می‌گردد. در این حالت ترمینال‌های L، مجدداً ۱۵ و ۱۸ کنتاکت رله با بوبین کنتاکتور قدرت سری می‌شوند.



۲- حفاظت پمپ در برابر کار کردن خشک
به این منظور نیز اغلب نیاز به دو الکترود می‌باشد، مشابه حالت قبل. در این حالت ترمینال‌های ۱۵ و ۱۶ کنتاکت رله، با بوبین کنتاکتور قدرت سری می‌شوند. به این ترتیب وقتی آب به الکترود H رسیده باشد دستگاه به پمپ فرمان روشن شدن می‌دهد، و وقتی سطح آب از الکترود L پایین‌تر رفت دستگاه فرمان قطع می‌دهد و پمپ خاموش می‌شود.
ترمینال L به فاز و نول به ترمینال N وصل می‌شود. با وصل شدن تغذیه دستگاه، کار سنجش و کنترل آغاز می‌شود. وقتی دستگاه خاموش باشد و یا رله قطع باشد، ترمینال ۱۵ به ۱۶ ارتباط دارد و به هنگام روشن بودن دستگاه و وصل کردن رله، سیگنال OUT روشن و ترمینال ۱۵ به ۱۸ مرتبط می‌شود.
توصیه می‌شود طول سیم متصل به الکترودها، به اندازه‌ای باشد که در مخازن، الکترود L درحدود ۴۰ سانتی‌متری کف و الکترود H درحدود ۴۰ سانتی‌متری زیر سقف مخزن واقع شود و در چاه آب الکترود L درحدود یک‌ متری بالای پمپ و الکترود H در چهار متری بالای پمپ واقع شوند.
