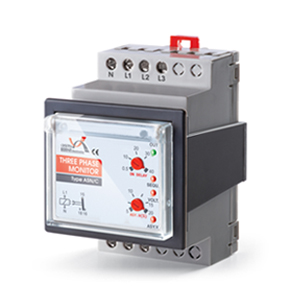

کنترل فاز ASN
پس از وصل نول به ترمینال MP و فازها به ترمینالهای T, S, R دستگاه شروع به کار میکند.
در صورتیکه اشکالی )مانند افت ولتاژ، قطع یک فاز و یا جابجایی فازها( در شبکه سه فاز پدید آید، سیگنال خطای مربوطه روشن شده و همزمان با خاموش شدن سیگنال خروجی، رله داخلی نیز قطع میشود، )اتصال داخلی ترمینال ۱۵ به ۱۶ وصل میشود.(
هر بار پس از برطرف شدن خطا، دستگاه زمانسنجی را آغاز میکند .پس از اتمام زمان انتخاب شده (DELAY) سیگنال OUT روشن شده و رله داخلی دستگاه وصل میشود. )اتصال داخلی ترمینال ۱۵ به ۱۸ وصل میشود.(
توضیح: در صورتیکه هنگام شروع به کار دستگاه خطایی در شبکه سه فاز باشد، سیگنال مربوطه روشن مانده و رله داخلی وصل نمیشود.
سه فاز و نول به ترمینالهای T، S، R و MP رله کنترل فاز وصل میشوند.
ترمینالهای ۱۵ و ۱۸ مانند شستی استوپ در مدار سری میشوند.
توضیح: کنتاکت بی متال یا رله کنترل بار برنا مدل OLM
(در صورت وجود( با شستی استوپ سری می شود.
در صورتیکه پس از نصب دستگاه، سیگنال SEQU)توالی فاز( روشن بود، بایستی جای دو فاز روی ترمینالهای رله کنترل فاز عوض شود،) مثلا S با R عوض شود( تا سیگنال خاموش گردد.
با پیش آمدن هریک از خطاهای مذکور رله داخلی سریعا قطع میشود و پس از برطرف شدن خطا، رله پس از مدت زمانی که توسط دسته DELAY تنظیم میشود وصل میگردد.
تشخیص عدم تقارن بین ولتاژهای سهفاز توسط دسته ASY.V تنظیم میشود.
بطور معمول تنظیم حساسیت روی ٪۱۰ مناسب است.
توجه داشته باشید که رله کنترل فاز مستقیما سه فاز را قطع و وصل نمیکند، بلکه به کنتاکتور فرمان قطع و وصل میدهد. دقت شود که نول تابلو دقیقا به نول شبکه وصل شده باشد.
