ولتاژ تغذیه:۲۲۰ ولت متناوب ۱۵٪± (ولتاژهای دیگر طبق سفارش)
فرکانس شبکه:۵۰ هرتز ±۵ هرتز
تلفات داخلی:حدود ۲ وات
حد ولتاژ:از ۰/۱ ولت تا ۵۰۰ ولت AC یا DC
رله کاهش ولتاژ مدل UVM
رله کاهش ولتاژ مدل UVM:
- تشخیص کاهش ولتاژ
- تنظیم محدوده ولتاژ قابل تنظیم از ٪۵ تا ٪۱۰۰ حد ولتاژ
- دارای دو سیگنال
- نمایشگر تغذیه ورودی PWR
- نمایشگر حالت خطا FAULT
اصول کار:
- هنگامی که ولتاژ تغذیه به ترمینال‌های A1 و A2 ولتاژ نمونه ورودی به ترمینال‌های U و V وصل شده باشند و ولتاژ در حد مجاز باشد، رله داخلی دستگاه وصل خواهد بود )اتصال داخلی ترمینال ۱۵ به ۱۸ برقرار است( سیگنال PWRروشن و سیگنال FAULT خاموش خواهد بود.
در صورتی که ولتاژ نمونه ورودی از حد تنظیم شده توسط دسته VOLT کمتر باشد، دستگاه زمانسجی را آغاز می‌کند و پس از اتمام زمان تنظیم شده توسط دسته DELAY سیگنال FAULT روشن شده و رله داخلی دستگاه قطع می‌گردد )اتصال داخلی ترمینال ۱۵ به ۱۶ وصل می‌شود(. - پس از روشن شدن سیگنال FAULT، در صورتیکه ولتاژ نمونه ورودی به محدوده مجاز برسد، سیگنال FAULT خاموش شده و رله داخلی دستگاه وصل می شود (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل می‌شود).
ریست کردن دستگاه:
- در صورتیکه ترمینال های J از هم باز باشند، پس از هر بار خطا و برطرف شدن آن دستگاه به صورت اتوماتیک راه اندازی می شود.
- در صورتیکه ترمینال های J به هم وصل شوند، پس از هربار خطا و برطرف شدن آن دستگاه باید به وسیله شستی RESET راه اندازی مجدد شود.

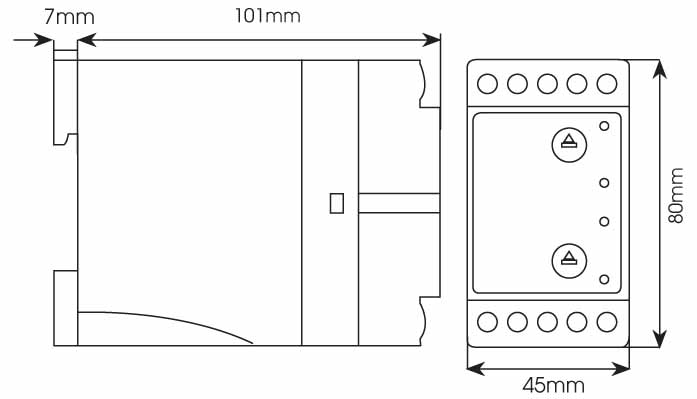

طریقه نصب:
- ولتاژ تغذیه به ترمینال‌های A1 و A2 وصل شود.
- ولتاژ نمونه ورودی باید به ترمینال U و V رله کاهش ولتاژ وصل شود.
تذکـر: در صورتیکـه ولتـاژ نمونـه ورودی DC باشـد، مثبـت به U و منفـی بـه V وصـل شـود.
- ترمینال‌های ۱۶ ، ۱۵ و ۱۸ سرهای کنتاکت رله داخلی دستگاه می‌باشند که بر حسب نیاز در مدار فرمان قرار می‌گیرند. به طور مثال برای فعال کردن یک آژیر یا قطع کردن فرمان کنتاکتور اصلی.
- توسط دسته تنظیم (DELAY) مدت زمان تاخیر در قطع رله داخلی دستگاه تعیین می شود. این زمان از ۰/۱۵ تا ۱۰ ثانیه قابل تنظیم است.
- توسط دسته تنظیم ولتاژ (VOLT) حدی که ولتاژ نمونه ورودی نباید از آن کمتر شود تعیین می گردد. این مقدار از ۵٪ تا ۱۰۰٪ قابل تنظیم است.
هشدارهای ایمنی و زیست محیطی:
- قبل از نصب دستگاه، حتما از قطع بودن جریان برق اطمینان حاصل نمایید.
- پــس از وصــل جریــان بــرق، هنــگام کار بــا دســتگاه از دســتکش و ابــزار ایمــن اســتفاده نماییــد.
- جهت امحای دستگاه مطابق با مقــررات محلی/ منطقه ای عمل نمایید.
-
