رله کنترل فاز مدل DSN/C

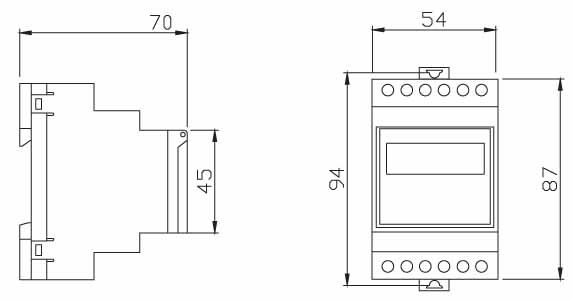

رله کنترل فاز مدل DSN/C:

• تشخیص تغییر توالی فاز
• تشخیص قطع یک فاز
• تشخیص افزایش نامتقارنی ولتاژ بـه مقدار بیشتر از حد تنظیمی
• تشخیص کاهش ولتاژ شبکه بــه مقدار کمتر از حد تنظیمی
• تشخیص افزایش ولتاژ شبکه بــه مقدار بیشتر از حد تنظیمی

• در صورت روشن بودن 2,LEDL1، ولتاژ فاز L1 و L2 نمایش داده می شود.
• در صورت روشن بودن 3,LEDL2، ولتاژ فاز L2 و L3 نمایش داده می شود.
• در صورت روشن بودن 1,LEDL3، ولتاژ فاز L3 و L1 نمایش داده می شود.
• در صورت روشن بودن همزمان LED های  3,L2L1, L مقدار نمایش داده شده عدم تقارن ولتاژ است.
• در صورت عدم بروز خطا پس از شمارش زمان تاخیر در وصل on ،رله وصل (ترمینال ۱۵ بــه ۱۸ وصل می شود) و LED سبز OUT روشن می شود.
• در صورت بروز خطا ابتدا سیگنال خطای مربوطه روشن و پس از شمارش زمان تاخیر در قطع oF ، رله داخلی قطع (ترمینال ۱۵ به ۱۶ وصل می شود) و LED سبز OUT خاموش می شود.

سیگنال های دستگاه:

• OUT: حالت عادی و وصل رله
• H.U: خطای افزایش ولتاژ شبکه
• U.L: خطای کاهش ولتاژ شبکه
• P.S: خطای جا به جایی فازها
• P.F: خطای قطع فاز یا قطع نول
• ASY: خطای عدم تقارن ولتاژ

•
