ترانسفورمرکوربالانس مدل CBCT

• آشکار ساز خطای نشت جریان
• ایزوله از شبکه فشار قوی
• قابل کالیبره شدن با کلیه ارت فالت های خارجی

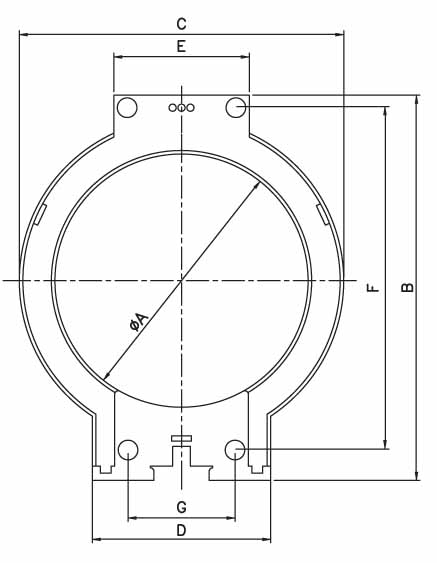

• با قطر داخلی ۴، ۸، ۱۴ و ۲۸ سانتیمتر

­نحوه عملکرد:

• این ترانسفورمر بر اساس جمع برداری جریان های عبوری از داخل دستگاه عمل می نماید. اگر جمع برداری جریان های عبوری صفر باشد ولتاژ خروجی ترانسفورمر صفر خواهد بود (I₁+I₂+I₃=0) ولی در صورتیکه جمع برداری جریان های خروجی صفر نباشد متناسب با جریان نشتی، در خروجی ترانسفورمر ولتاژ خواهیم داشت. مقدار این ولتاژ متناسب با جریان نشتی می باشد.
• در هنگام استفاده از دستگاه ارت فالت اگر جریان عبوری از داخل ترانسفورمر نشتی داشته باشد، ولتاژی به دستگاه ارت فالت اعمال می گردد، این ولتاژ براساس تنظیمات دستگاه اگر از مقدار تنظیمی بیشتر باشد خطا را اعلام می کند.

•
