رله ارت فالت باتری مدل BFR

• تشخیص خطای نشتی قطب مثبت به زمین
• تشخیص خطای نشتی قطب منفی به زمین
• دارای دو رله مجزا برای خطاهای فوق
• دارای دو سیگنال نمایشگر
• اتصال مثبت باتری به زمین   B+
• اتصال منفی باتری به زمین    B-

اصول کار:

• این دستگاه بمنظور حفاظت در برابر نشتی زمین در مدار DC طراحی شده است.
• هنگامیکه ولتاژ تغذیه به ترمینال های B+ و B- و ارت یا بدنه به ترمینال P.E وصل شده باشند، رله های داخلی دستگاه وصل بوده (اتصال ترمینال ۱۵ به ۱۸ و ۲۵ به ۲۸ برقرار می باشد) و سیگنال های خطا خاموش خواهند بود.
• در صورتیکه مثبت باتری به زمین نشتی داشته باشد، بلافاصله سیگنال B+ روشن شده و رله داخلی مربوط به خطای مثبت باتری قطع می شود (اتصال ترمینال ۱۵ به ۱۶ وصل می شود).

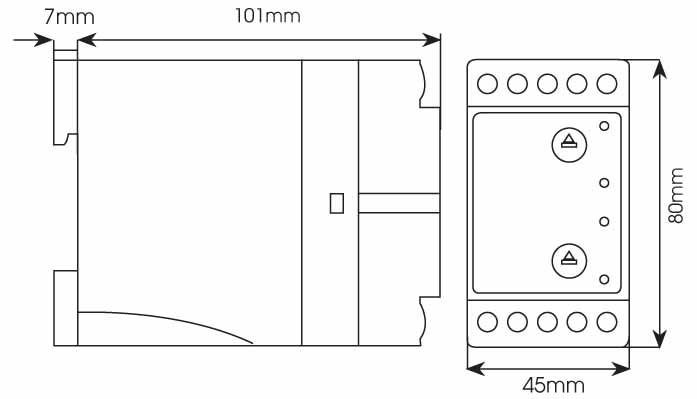

طریقه نصب:

• سیم مثبت باتری به ترمینال B+ و سیم منفی باتری به ترمینال B- و سیم ارت یا بدنه به ترمینال P.E وصل شوند.
• ترمینالهای ۱۵، ۱۶ و ۱۸ مربوط به خطای مثبت باتری و ترمینال های ۲۵، ۲۶ و ۲۸ مربوط به خطای منفی باتری، سرهای کنتاکت داخلی دستگاه می باشند که بر حسب نیاز بصورت سری در مدار فرمان قرار می گیرند.
• بطور مثال برای فعال کردن آژیر یا قطع و وصل کردن

•
